Progiciel Arbres

Gestion graphique chiffrée et Supervision de réseaux électriques moyenne tension et autres réseaux.

Un progiciel unique pour gérer votre réseau électrique moyenne tension :

  • Représentation graphique à l’échelle avec fonds de plans
  • Coloration dynamique des lignes
  • Calculs complexes instantanés
  • Télé conduite (protocoles HNZ, IEC, modbus, sofbus et CEE) en radio, RTC (téléphone), GSM, Ethernet (IP) et LS (liaison spécialisée)
  • Gestion multi-utilisateurs sur plusieurs postes de commandes avec possibilités de routage radio et TCP/IP

Écrit pour Windows 7, 8 ou 10 (32 ou 64 bits), le progiciel ARBRES est composé de deux modules principaux : Arbres Configuration/Calculs et Arbres Supervision (téléconduite), auxquels viennent s'ajouter, un module d’administration de la base de données, un module de gestion des historiques et de traitements statistiques et un module de simulation de station télécommandée (ITI).


Plus de précisions sont disponibles ci-dessous...

Configuration/Calculs | Supervision | Configuration minimale requise

Configuration/Calculs

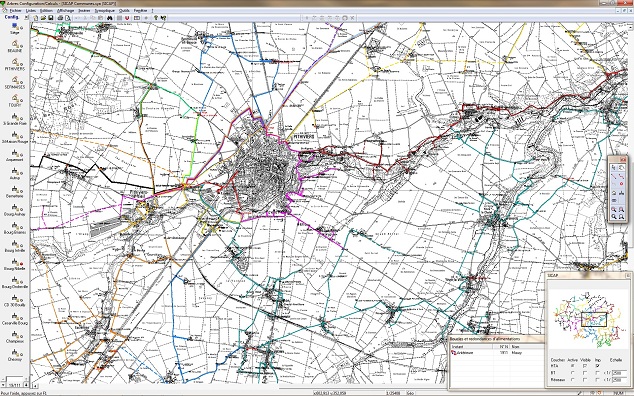

  • Construisez votre réseau électrique moyenne tension à l'échelle d'une manière intuitive.
    Une palette d'outils est à votre disposition pour vous permettre de dessiner votre réseau avec une précision de l'ordre du mètre. Vous avez, de plus, la possibilité d'afficher un fond de plan au format DXF, WMF, DBI, BMP ou encore JPG.
  • Votre réseau est représenté de manière claire et précise avec un maximum d'informations.
  • Les lignes sont colorées en fonction de leur point d'alimentation.
  • Outres les lignes, tous les organes du réseau (poteaux, interrupteurs, disjoncteurs, postes, ...) sont représentés par des symboles. Un double clic de souris vous permet, en fonction de vos droits, d'en visualiser ou d'en modifier les caractéristiques.
  • Vous pouvez avoir autant de 'vues' de votre réseau que vous le souhaitez. Ces 'vues' qui peuvent concerner la totalité ou simplement une partie de votre réseau, sont sauvegardées avec leurs caractéristiques d'affichage (échelle, options de représentation, fonds graphiques, ...).
  • Vous pouvez imprimer tout ou partie de votre réseau à l'échelle désirée et dans n'importe quel format (A4, A3, A2, A1, A0).

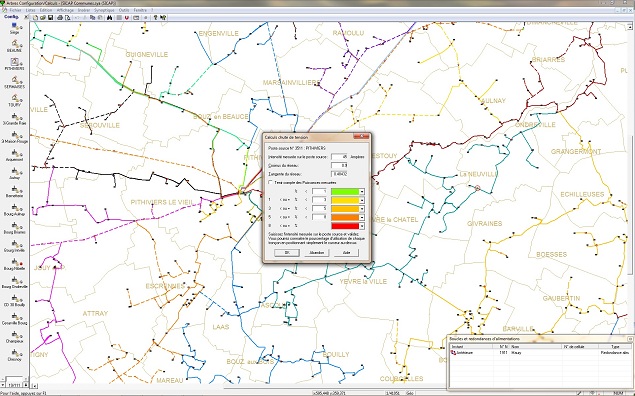

  • Vous disposez de fonctions de calcul puissantes : effet capacitif, puissance de court circuit, perte en ligne, chute de tension et charge admissible en tous points du réseau, mais aussi temps de coupure et énergie non distribuée.

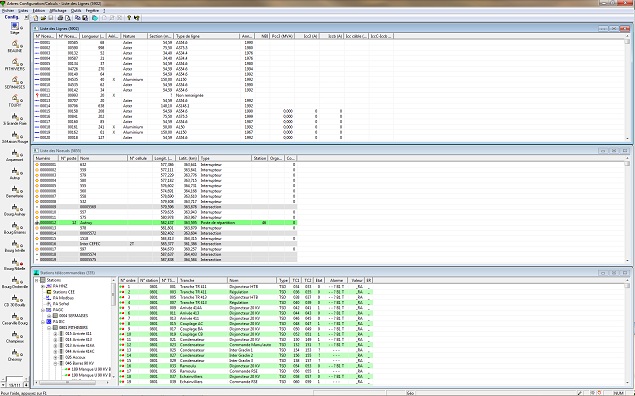

  • Tous les composants du réseau, lignes et organes peuvent être affichés sous formes de listes, après un éventuel filtrage. Ces listes, chiffrées, peuvent êtres triées, imprimées ou encore exportées. Elles permettent, entre autre, de faire les inventaires (par communes, types de lignes, année de mise en service, etc...).
  • Il est possible de renseigner des fiches postes et des fiches transformateurs très complètes.
  • Vous créez vos propres bibliothèques : types de lignes, tranches types, symboles graphiques, communes, etc.
  • Les stations télécommandés (postes asservis ou PA) sont représentées sous la forme d'une arborescence : Types de stations (PA HNZ, station CEE, PAGC, PA modbus), stations, tranches et organes télécommandés..
  • Un outil graphique très convivial vous permet de créer d'une manière intuitive les 'schémas unifilaires' (fenêtre contenu postes) de vos stations télécommandés. Vous avez le choix entre deux tailles de représentation (500x320 et 800x600 pixels) et jusqu'à 10 pages par poste. Les différents organes y seront représentés par des symboles (un symbole par état possible) que vous créez vous même.

Supervision

  • Gestion des protocoles HNZ (PA 1, PA 4, PA 4 directionnel, PA 8, PA 8 directionnel, PA 20, PAGC - PA 900, EPA 1040, PCCN), IEC 60870-5-10x, modbus, Sofbus et CEE/ICE Microsatin (Sta6 et Stat8 au travers d'un frontal CEE).
  • Prise en charge des communications RTC (téléphone), Radio, Modbus et LS (Liaison Spécialisée).
  • Nombreuses possibilités de routage, communication entre les postes de commandes.
  • Gestion de droits d'accès : pour se connecter en mode supervision, le chargé de conduite doit s'identifier et saisir un code d'accès.

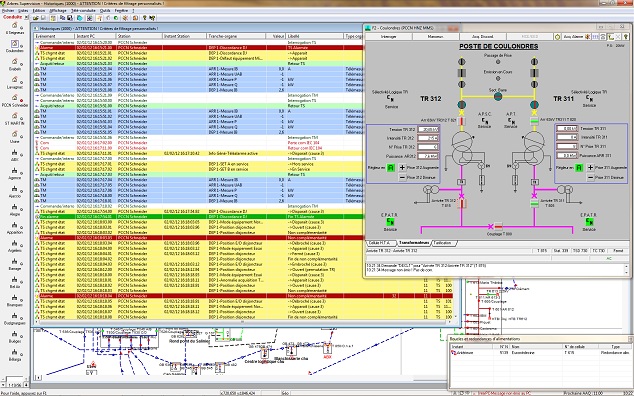

  • Tous les PA contenus dans la ou les zones sont directement accessibles depuis les synoptiques et/ou depuis un bandeau situé sur la partie gauche de l'écran.
  • Lors de la réception d'une alarme, le PA concerné remonte en tête du bandeau et son cadre clignote tandis que le synoptique se centre automatiquement sur lui.

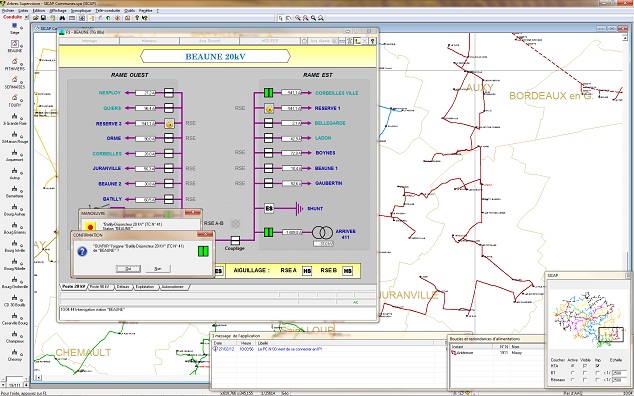

  • Les manœuvres d'organes se font d'une manière interactive directement dans la fenêtre de représentation des PA. En retour, la fenêtre en question est rafraîchie ainsi que tous les synoptiques ouverts (coloration des lignes).
  • Toutes les manœuvres effectuées sur les différents organes du réseau, ainsi que toutes les alarmes ou autre évènements, sont consignés dans un 'Historique' que vous pouvez consulter à tout moment en appliquant éventuellement des filtres.
  • Le synoptique est rafraîchi en temps réel par les messages provenant des organes télécommandés (coloration des lignes, télémesures, etc).
  • Impression au fil de l'eau de tous les évènements notables intervenus sur la ou les zones supervisées.

Configuration minimale requise

  • Micro-ordinateur de type PC équipé d’un processeur INTEL PENTIUM IV ou AMD Athlon ou équivalent (INTEL Core 2 ou AMD Athlon 64 X2 ou supérieur conseillé).
  • Système d'exploitation : Windows 7*, Windows 8* ou Windows 10* (x86 ou x64)
  • Mémoire vive : 4 Go RAM.
  • Carte graphique (100 % compatible Windows 7*, 8* ou 10*) permettant une résolution de 1920 x 1080 pixels avec 128 Mo de mémoire.

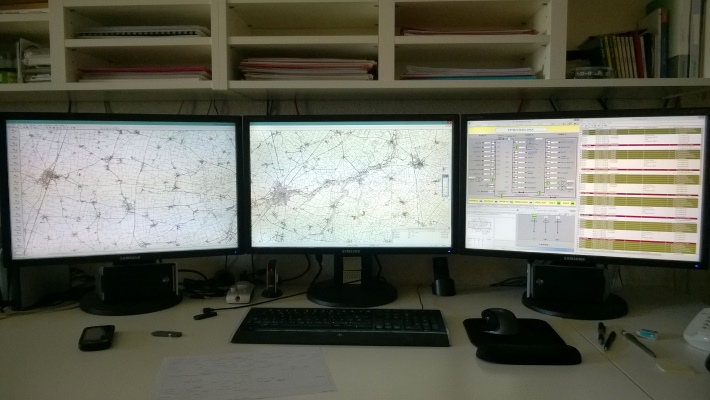

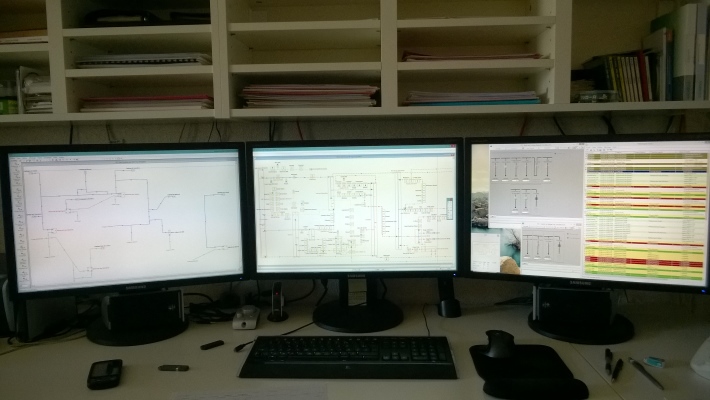

  • 1 à 4 moniteurs de grande taille : 22 pouces (24 pouces conseillé), 15 pouces pour les portables (16 ou 17 pouces conseillé pour les portables).
  • 2 Go d’espace disque.
  • Périphérique de pointage (souris avec molette type IntelliMouse* conseillée).
(*) : Windows 7, Windows 8, Windows 10, IntelliMouse sont des marques déposées de Microsoft.
